FH8550M-GC2093-F50M93-V101
FH8550M-GC2093-F50M93-V102

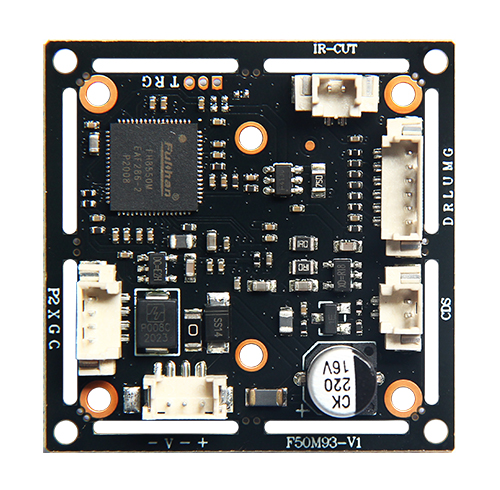

FH8550M+GC2093

1/2.9,AHD,200万,超级宽动态,星光级照度,高性价比方案主板,尺寸:32×38mm,单板,工作电压 DC:8-15V,可调镜像,螺丝固定座子





功能特性:



  • 采用GC2093 200万双速扫描低照CMOS
  • 四合一同轴高清输出,图像清晰、细腻
  • 照度,0.01Lux@(F1.2,AGC ON)0LUX with IR
  • 支持IR-CUT切换,CDS外部控制,实现昼夜监控
  • 支持OSD菜单控制,适合用户自定义设置
  • 支持超宽动态,帧累积
  • 自适应数字降噪,2D-DNR,3D-DNR
  • 支持UTC功能



尺寸:(单位:mm /±0.3mm)







接口说明:



J1

J2

J4

J3

1

GND

1

DOWN

1

CDS

1

IR-CUT1

2

VIDEO

2

RIGHT

2

CDS

2

IR-CUT2

3

GND

3

LEFT









4

DC12V

4

UP













5

MENU













6

GND











技术参数:





菜单切换方式:出厂默认为AHD信号:



上:AHD 下:CVI 左:TVI 右:CVBS(长按5秒松开 切换)。



切换模式



PAL/NTSC 在菜单里面直接切换。
