FH8556+IMX415(F5615-V2)

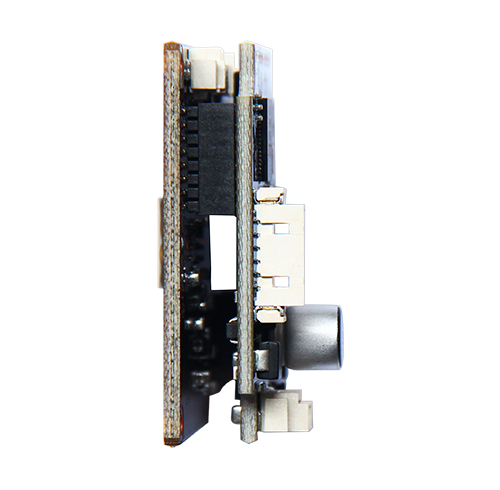

1/2.8 彩色 CMOS,双板,尺寸大小:38×38mm,单彩,感红外,DC12V,175mA,支持OSD菜单功能,3D降噪,支持IR-CUT,红外同步,有防雷保护。灯板控制IR-CUT:灯板亮后图像转黑白,照度更好。





功能特性:



  • 采用IMX415 8MP CMOS
  • 四合一同轴4K输出,图像清晰、细腻
  • 照度,0.01Lux@(F1.2,AGC ON)0LUX with IR
  • AF镜头驱动接口 (暂不支持此功能)
  • 支持DC镜头 (暂不支持此功能)
  • 支持IR-CUT切换,CDS外部控制,实现昼夜监控
  • 支持OSD菜单控制,适合用户自定义设置
  • 支持数字宽动态
  • 自适应数字降噪,2D-DNR3D-DNR
  • 支持UTC同轴控制功能



尺寸:(单位:mm /±0.3mm)



8556-415图片1-更换最新版图



技术参数:





4合1信号切换:出厂默认为AHD信号:



上AHD,下CVI,左TVI,右CVBS (无AF功能时切换输出信号)



菜单控制AF方式:



上/下: 变倍    左/右: 聚焦



制式切换:



PAL/NTSC 在菜单里面直接切换



接口定义



8556-415图片接口定义01

8556-415图片接口定义02-new
